| 名前: | Q345Bのコンパクトのパネル橋CB100ベイリー橋の | brand name: | China Harzone |
|---|---|---|---|
| 材料: | Q355 | クレーン条件: | 35T |
| 色: | 詳しい順序に従って | ||
| ハイライト: | Q345Bのモジュラー鋼鉄橋,ベイリーのタイプ モジュラー鋼鉄橋,トラス ベイリーのタイプ橋 |
||

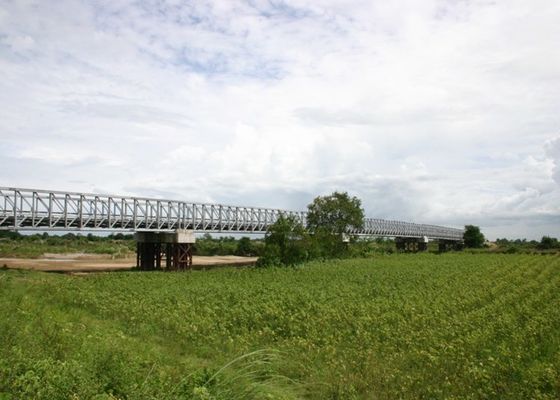

Q345Bのコンパクトのパネル橋CB100ベイリー橋は中国Harzone Industry Corp.、橋によってが単一単一の構造である、90ft橋は所有者がなす要求に従って二重単一の補強された2 （DSR2）構造である株式会社60ftによって（また密集したパネル橋かPSBと示される）製造され。私達は進水用具を除くすべての部品を提供する。
Q345Bのコンパクトのパネル橋CB100ベイリー橋のパネル
パネルは工場で溶接され、建築現場のパネル ピンによって組み立てられる単一単位であり主要な構造はスパンの要求との組み立てられた一致および負荷である。パネルの間隔に穴をあける穴は3048mmであり、高さは1448mmである。上下にコードの材料は10#スロット鋼鉄であり、中間は8#スロット鋼鉄である。
Q345Bのコンパクトのパネル橋CB100ベイリー橋の共同システム
共同システムはRaker （SSの構造のために）、固定フレーム、縦フレーム、縦の支柱、動揺の支柱および相対的なボルトによって構成される。
Q345Bのコンパクトのパネル橋CB100ベイリー橋のデッキ システム
デッキ システムはトランサム、デッキおよび縁石から成っている。トランサムはボルトによってパネルおよびデッキと接続する。トランサムのための材料はタイプHの鋼鉄であり、主要な次元は200mm×400mm （側面である:200mm×13mmの中間:374mm×8mmは、デッキQ345Aδ4.5すべり止めの表面であり、縦の鋼鉄はQ345Aδ5タイプUの鋼鉄である。
Q345Bのコンパクトのパネル橋CB100ベイリー橋のエンド システム
橋端はポストの端の男性、ポストの端の女性、耐え、忍耐版つなぎ梁で構成される。
Q345Bのコンパクトのパネル橋CB100ベイリー橋の進水装置そして用具
進水装置および用具は鼻、ローラー、石のローラー、接合箇所、ボルトおよびさまざまなスパナーから成っている。ローラーの最高のローディングは25tおよび石のローラーID 6tである。鼻は橋部品によってである（このプロジェクトで提供されない）組み立てられるnetlike構造。
Q345Bの機械特性
| ポイント、σs MPaをもたらしなさい |
引張強さ σb MPa |
率を拡張しなさい δs、 |
震動、Akvの仕事、（垂直）、J |
180obendingテスト d= dia。 a=の厚さ（dia.） |
|||||||||
| 厚さ（dia.、側面の長さ）、mm | +20℃ | 0℃ | -20℃ | -40℃ | |||||||||
| ≤16 | >16~35 | >35~50 | >50~100 | より少しより | 厚さ（dia.、mm） | ||||||||
| より少しより | ≤15 | >16~100 | |||||||||||
| 345 | 325 | 295 | 275 | 470~630 | 21 | 34 | d=2a | d=3a | |||||
